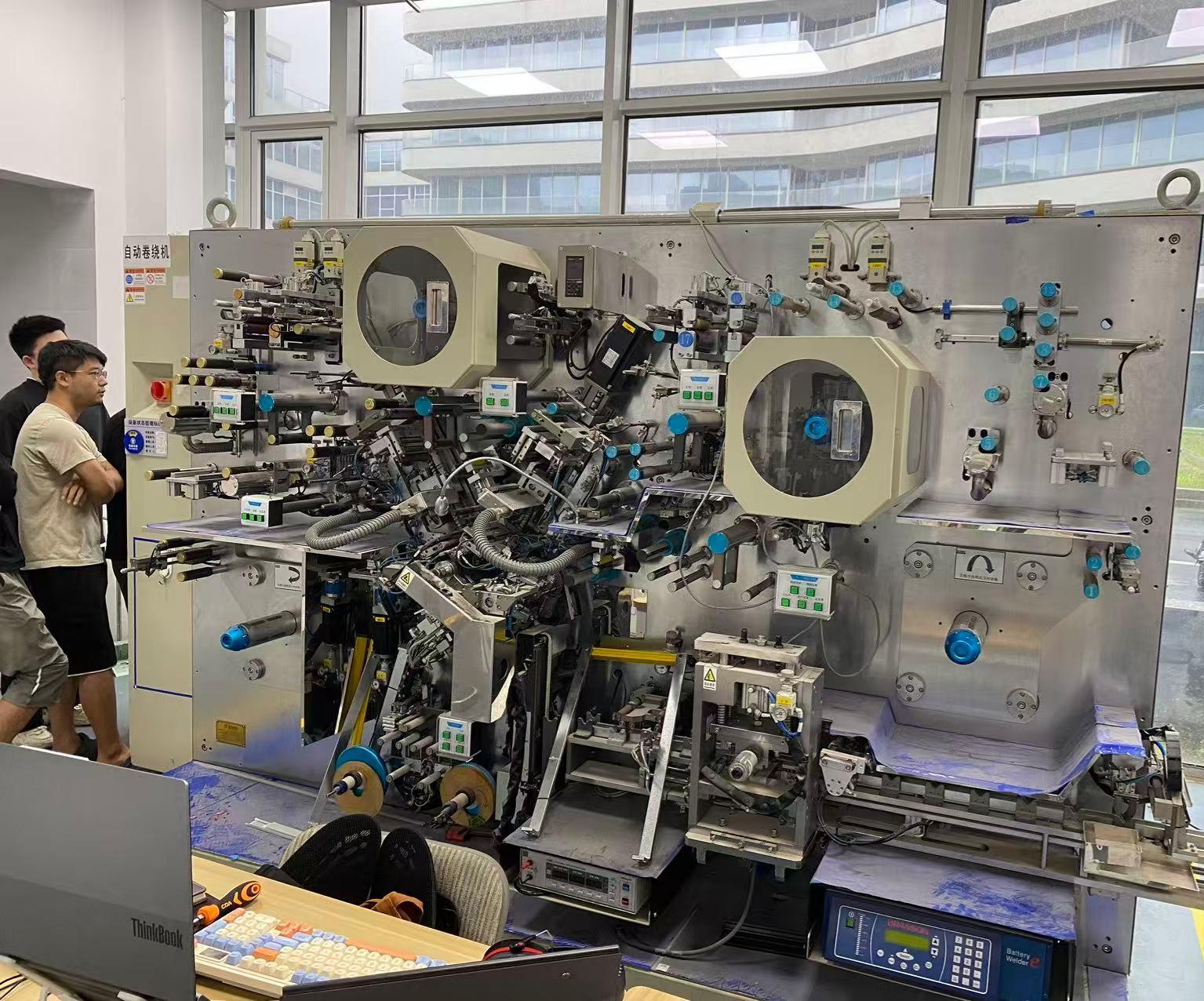

设备实拍、核心工艺及控制参数
参数数据已转换为网页原生表格，可直接检索、复制并适配不同屏幕。实际配置可根据产品规格、材料体系及产能需求定制。
| 参数名称 | 规格 / 范围 | 单位 |
|---|---|---|
| 设备型号 | 全自动方形 / 圆柱卷绕机 | - |
| 适用产品 | 方形铝壳 / 圆柱 / 软包电芯 | - |
| 卷绕方式 | 方形：Z 叠 / 卷绕一体；圆柱：螺旋卷绕 | - |
| 设备外形尺寸 | L×W×H = 6500×2200×2100（参考） | mm |
| 设备总重量 | 8000~12000 | kg |
| 设备总功率 | 35~55 | kW |
| 供电电压 | AC 380V ±10%，50/60Hz，三相五线 | V |
| 压缩空气 | 0.5~0.7 | MPa |
| 真空源 | -70~-90 | kPa |
| 设备颜色 | 按客户标准（默认 RAL 7035） | - |
| 参数 | 方形电芯 | 圆柱电芯 | 单位 |
|---|---|---|---|
| 卷针形式 | 菱形针 / 椭圆针 / 方形针 | 圆针 | - |
| 卷针宽度 | 80~350（可调） | - | mm |
| 卷针直径 | - | 3.0~10.0 | mm |
| 卷针数量 | 2~4（双工位 / 四工位） | 单针 / 双针 | - |
| 卷针平行度 | ≤0.03 | ≤0.02 | mm |
| 卷针径向跳动 | ≤0.02 | ≤0.015 | mm |
| 卷针材料 | 硬质合金 / 陶瓷涂层钨钢 | 钨钢 / 陶瓷 | - |
| 卷针寿命 | ≥500 万次 | ≥800 万次 | 次 |
| 参数 | 方形 | 圆柱 | 单位 |
|---|---|---|---|
| 电芯宽度 | 30~200 | - | mm |
| 电芯高度 | 50~250 | - | mm |
| 电芯厚度 | 3~30 | - | mm |
| 电芯直径 | - | Φ8~Φ60 | mm |
| 电芯长度 | - | 50~120 | mm |
| 卷绕圈数 | 4~60 | 5~50 | 圈 |
| 参数 | 范围 | 单位 |
|---|---|---|
| 正极片宽度 | 50~320 | mm |
| 负极片宽度 | 52~325 | mm |
| 隔膜宽度 | 55~335 | mm |
| 极片厚度（正极） | 0.08~0.25 | mm |
| 极片厚度（负极） | 0.06~0.20 | mm |
| 隔膜厚度 | 5~25 | μm |
| 极片长度 | 1000~12000 | mm |
| 极耳间距 | 30~200 | mm |
| 料卷最大外径 | Φ600 | mm |
| 料卷内径 | Φ76.2（3 英寸） | mm |
| 料卷最大重量 | 150 | kg |
| 参数 | 规格 | 单位 |
|---|---|---|
| 主轴电机类型 | 直驱力矩电机 / 伺服电机 | - |
| 主轴额定转速 | 0~3000（方形）/ 0~6000（圆柱） | rpm |
| 主轴最大转速 | 5000（方形）/ 12000（圆柱） | rpm |
| 主轴角加速度 | ≥80000 | rad/s² |
| 主轴定位精度 | ±0.05 | ° |
| 主轴重复定位精度 | ±0.02 | ° |
| 卷针转速波动 | ≤±0.5% | - |
| 卷绕线速度 | 0.5~3.0 | m/s |
| 卷绕张力范围 | 50~800 | gf |
| 参数 | 规格 | 单位 |
|---|---|---|
| 正极放卷张力 | 100~1000 | gf |
| 负极放卷张力 | 80~800 | gf |
| 隔膜放卷张力 | 30~300 | gf |
| 张力控制精度 | ±2% FS | - |
| 张力响应频率 | ≥500 | Hz |
| 张力传感器量程 | 0~2000 | gf |
| 张力控制方式 | 伺服电机 + 低摩擦气缸 / 全伺服 | - |
| 缓存摆辊行程 | 0~150 | mm |
| 参数 | 设定范围 | 单位 |
|---|---|---|
| 正极放卷张力设定 | 200~600 | gf |
| 负极放卷张力设定 | 150~500 | gf |
| 上隔膜张力设定 | 60~200 | gf |
| 下隔膜张力设定 | 60~200 | gf |
| 卷绕张力设定 | 100~500 | gf |
| 张力锥度 | 0~30% | - |
| 缓存张力设定 | 50~250 | gf |
| 参数 | 规格 | 单位 |
|---|---|---|
| 纠偏方式 | 超声波 / 光电边缘检测 + 伺服纠偏 | - |
| 纠偏精度 | ±0.05 | mm |
| 纠偏行程 | ±15 | mm |
| 纠偏响应速度 | ≥100 | mm/s |
| 传感器分辨率 | 0.01 | mm |
| 参数 | 规格 | 单位 |
|---|---|---|
| 正负极片对齐精度 | ±0.30 | mm |
| 隔膜与极片对齐精度 | ±0.20 | mm |
| 极耳位置精度 | ±0.50 | mm |
| 卷绕层间错位 | ≤0.15 | mm |
| CCD 视觉检测精度 | ±0.03 | mm |
| 极片长度测量精度 | ±0.50 | mm |
| 参数 | 规格 | 单位 |
|---|---|---|
| 终止胶带宽度 | 8~30 | mm |
| 贴胶长度 | 30~150 | mm |
| 贴胶位置精度 | ±1.0 | mm |
| 贴胶方式 | 真空吸附 + 气缸压贴 | - |
| 胶带卷最大外径 | Φ250 | mm |
| 参数 | 规格 | 单位 |
|---|---|---|
| 正极送片轴行程 | 150~400 | mm |
| 负极送片轴行程 | 150~400 | mm |
| 隔膜送料轴行程 | 200~500 | mm |
| 送片重复精度 | ±0.05 | mm |
| 送片最高速度 | 2.0 | m/s |
| 送片加速度 | 2.0~5.0 | g |
| 送片轴电机功率 | 750~1500 | W |
| 参数 | 规格 | 单位 |
|---|---|---|
| 除尘方式 | 毛刷 + 真空吸尘 + 静电消除 | - |
| 粉尘浓度要求 | Class 100000 | - |
| 除静电方式 | 离子风棒 | - |
| 真空系统流量 | ≥300 | L/min |
| 冷却方式 | 自然风冷 / 强制风冷 | - |
| 参数 | 规格 | 单位 |
|---|---|---|
| 控制器 | 汇川 AM600 / AM800 系列 | - |
| 运动控制总线 | EtherCAT | - |
| 伺服驱动器 | 汇川 SV660N / SV680N | - |
| 伺服电机 | 汇川 MS1H 系列 | - |
| 主轴编码器分辨率 | 23 bit（多圈绝对值） | - |
| 控制周期 | 1~2 | ms |
| HMI | 15 寸触摸屏，InproShop | - |
| IO 点数 | DI 64 / DO 48 | - |
| 模拟量输入 | AI 8ch（张力传感器） | - |
| 模拟量输出 | AO 4ch | - |
| 通信接口 | EtherNet/IP、Modbus TCP、RS485 | - |
| MES 接口 | 支持 Webservice / OPC UA | - |
| 参数 | 方形电芯 | 圆柱电芯 | 单位 |
|---|---|---|---|
| 单电芯卷绕节拍 | 1.5~3.5 | 0.6~1.2 | s/pcs |
| 辅料时间（上下料 / 贴胶） | 3.0~6.0 | 1.5~3.0 | s/pcs |
| 综合产能 | 15~25 | 30~60 | PPM |
| 设备稼动率 | ≥98% | ≥98% | - |
| 优率 | ≥99.5% | ≥99.8% | - |
